চিত্র 8 ফাইবার কেবল

পণ্য ভূমিকা

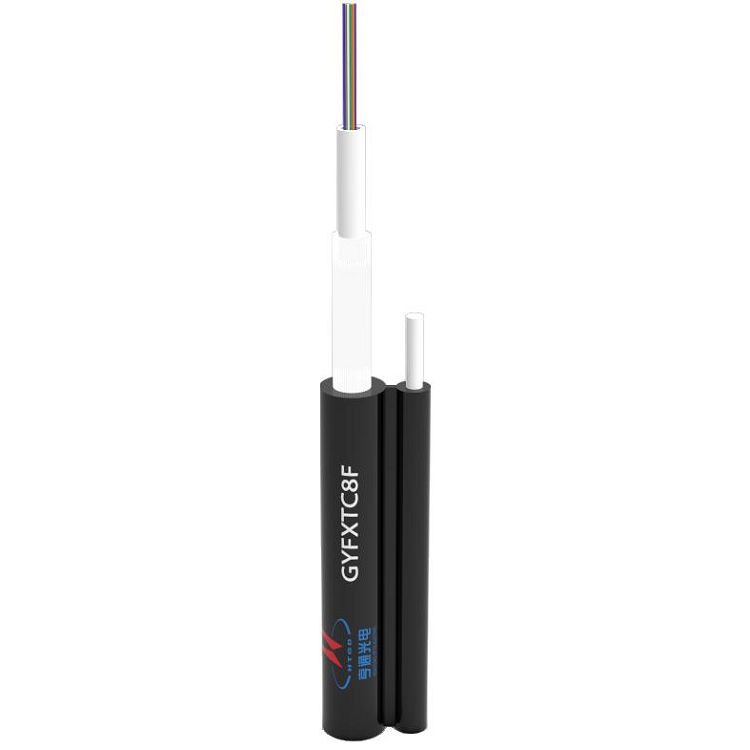

তারেরটিতে একটি "চিত্র -8" ক্রস-বিভাগীয় প্রোফাইল রয়েছে, যার মধ্যে তিনটি স্বতন্ত্র উপাদান রয়েছে: মূল দেহ, সাসপেনশন ঘাড় এবং শক্তিবৃদ্ধি।

প্রধান দেহ: মূলটি একটি কেন্দ্রীয় আলগা নল কাঠামো গ্রহণ করে। অপটিক্যাল ফাইবার এবং থিক্সোট্রপিক ফিলিং যৌগে ভরা একটি সোজা-সংযুক্ত আলগা টিউব ফাইবার অপটিক কোর হিসাবে কাজ করে।

শক্তিবৃদ্ধি স্তর:

একটি ফাইবারগ্লাস টেপ দ্রাঘিমাংশীয়ভাবে গৌণ শক্তিবৃদ্ধি হিসাবে কোরের চারপাশে মোড়ানো হয়।

যান্ত্রিক এবং পরিবেশ সুরক্ষার জন্য ফাইবারগ্লাস টেপের উপরে একটি বাইরের পিই শিট এক্সট্রুড করা হয়।

সাসপেনশন ঘাড় **: একটি উচ্চ-শক্তি নন-ধাতব শক্তিবৃদ্ধি রড (এফআরপি, ফাইবার রিইনফোর্সড প্লাস্টিক) মূল দেহের সাথে উল্লম্বভাবে সহ-লেড। এই এফআরপি রডটি প্রাথমিক লোড-ভারবহন উপাদান হিসাবে কাজ করে, যা তারকে বায়বীয় ইনস্টলেশনগুলির জন্য স্ব-সমর্থিত হতে সক্ষম করে।

1- শক্তি সদস্য

2- ওয়েব

3- অপটিক্যাল ফাইবার

4- টিউব ফিলিং যৌগ

5- আলগা টিউব

6- সহায়ক পুনর্বহালকারী

7- বাইরের শিথ

8- বাইরের শিথ

1

এটি পাওয়ার পোল রোড পাথর করে orrow ণ নিতে পারে এবং ইস্পাত স্ট্র্যান্ডের ইনস্টলেশন অপসারণ করতে পারে। Traditional তিহ্যবাহী অ-স্ব-সমর্থক ওভারহেড অপটিকাল ফাইবার কেবলের সাথে তুলনা করে, বিস্তৃত ব্যয় 50% এরও বেশি হ্রাস করা যেতে পারে

2

শক্তিশালী বৈদ্যুতিক ক্ষয় এবং প্রাকৃতিক পরিবেশের বজ্রপাতের অনুপ্রবেশ রোধ করতে সমস্ত মাঝারি নন-ধাতব কাঠামো, উচ্চ সুরক্ষা কর্মক্ষমতা

3

উচ্চ নির্মাণ দক্ষতার সাথে 100 মিটার ফাইলের দূরত্বের মধ্যে স্ব-সমর্থক ওভারহেডকে সমর্থন করে

4

ছোট কাঠামোর আকার, হালকা ওজন, সুবিধাজনক নির্মাণ

অপটিক্যাল কেবলটিতে একটি চিত্র -8 ক্রস-বিভাগীয় প্রোফাইল রয়েছে এবং এতে তিনটি স্বতন্ত্র উপাদান রয়েছে: মূল বডি, মেসেঞ্জার বিভাগ এবং শক্তিবৃদ্ধি সদস্য।

মূল দেহের তারের কোরটি একটি আলগা টিউব আটকে থাকা কাঠামো গ্রহণ করে। একটি নন-ধাতব শক্তি সদস্য (এফআরপি) এর চারপাশে কেন্দ্রিক, একাধিক পিবিটি টিউবগুলি ঘনীভূতভাবে আটকে থাকে। প্রতিটি টিউবে সুরক্ষার জন্য জেলটিতে নিমগ্ন অপটিক্যাল ফাইবার থাকে। পুরো কোর অ্যাসেমব্লিকে জল-ব্লকিং যৌগের সাথে আবদ্ধ করা হয় এবং একটি এক্সট্রুড পিই (পলিথিলিন) বাইরের জ্যাকেট দিয়ে শীট করা হয়।

উল্লেখযোগ্যভাবে, একটি উচ্চ-শক্তি ইস্পাত তারের শক্তিবৃদ্ধি সদস্য মেসেঞ্জার বিভাগের মধ্যে মূল দেহের সমান্তরালভাবে উল্লম্বভাবে চলে। এই দ্বৈত-উপাদান ডিজাইনটি বিমানের ইনস্টলেশনটির জন্য যান্ত্রিক সহায়তা সরবরাহ করে, খুঁটি বা টাওয়ারগুলির মধ্যে স্থগিত করার সময় কাঠামোগত অখণ্ডতা বজায় রাখতে কেবলটিকে সক্ষম করে। তারের একটি অল-ডাইলেট্রিক নির্মাণ (সম্পূর্ণ অ-ধাতব নকশা) নিয়োগ করে, পাওয়ার লাইনের হস্তক্ষেপ এবং বজ্রপাত-প্ররোচিত সার্জগুলিকে সহজাত অনাক্রম্যতা সরবরাহ করে। এই ডাইলেট্রিক ডিজাইন উচ্চ-ভোল্টেজ করিডোরগুলিতে (500KV সংক্রমণ লাইন পর্যন্ত 500KV ট্রান্সমিশন লাইন পর্যন্ত) নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে এবং সুপারিয়র ইমি প্রতিরোধের মাধ্যমে সংকেত অবিচ্ছিন্নতা বজায় রেখে।

1- শক্তি সদস্য

2- ওয়েব

3- আলগা টিউব

4- শক্তি সদস্য

5- ফিলার রড

6- টিউব ফিলিং যৌগ

7- অপটিক্যাল ফাইবার

8- কেবল ফিলিং যৌগ

9- বাইরের শিথ

10- বাইরের শিথ

1

এটি পাওয়ার পোল রোড পাথর করে orrow ণ নিতে পারে এবং ইস্পাত স্ট্র্যান্ডের ইনস্টলেশন অপসারণ করতে পারে। Traditional তিহ্যবাহী অ-স্ব-সমর্থক ওভারহেড অপটিকাল ফাইবার কেবলের সাথে তুলনা করে, বিস্তৃত ব্যয় 50% এরও বেশি হ্রাস করা যেতে পারে

2

শক্তিশালী বৈদ্যুতিক ক্ষয় এবং প্রাকৃতিক পরিবেশের বজ্রপাতের অনুপ্রবেশ রোধ করতে সমস্ত মাঝারি নন-ধাতব কাঠামো, উচ্চ সুরক্ষা কর্মক্ষমতা

3

উচ্চ নির্মাণ দক্ষতার সাথে 100 মিটার ফাইলের দূরত্বের মধ্যে স্ব-সমর্থক ওভারহেডকে সমর্থন করে

4

আলগা সেট স্তর বাঁকানো কাঠামো, কেবল কোর কাঠামো আরও স্থিতিশীল, আরও ভাল এবং নিম্ন তাপমাত্রার কর্মক্ষমতা সহ
