জ্ঞান

মেরুকরণ-রক্ষণাবেক্ষণ (PM) ফাইবার এমন কিছু করার মাধ্যমে একটি স্থিতিশীল রৈখিক মেরুকরণ সংরক্ষণ করে যা বিরোধী মনে হতে পারে: এটি ইচ্ছাকৃতভাবে প্রবর্তন করেশক্তিশালী, ভাল-সংজ্ঞায়িত বায়ারফ্রিংজেন্স. ফাইবারকে পুরোপুরি প্রতিসম করার চেষ্টা করার পরিবর্তে, PM ফাইবার বিভিন্ন কার্যকর প্রতিসরণ সূচক এবং প্রচার ধ্রুবক সহ দুটি অর্থোগোনাল পোলারাইজেশন ইজেনমোড তৈরি করে।

এই অন্তর্নির্মিত পার্থক্যটি দুর্বল, এলোমেলো বায়ারফ্রিঞ্জেন্সের তুলনায় অনেক বড় এবং নিয়ন্ত্রিত যা সাধারণ ফাইবার বাঁকানো, অবশিষ্ট চাপ, তাপমাত্রার পরিবর্তন, বা উত্পাদন অসম্পূর্ণতা থেকে অর্জন করতে পারে। যখন ইনপুট পোলারাইজেশন ফাইবারের প্রধান অক্ষগুলির একটির সাথে সারিবদ্ধ করা হয়, অর্থোগোনাল মেরুকরণ মোডে অবাঞ্ছিত সংযোগ দৃঢ়ভাবে দমন করা হয়। একটি ফাইবারে আলো কীভাবে পরিচালিত হয় তার বিস্তৃত ভূমিকার জন্য, এই ওভারভিউটি দেখুনফাইবার-অপটিক নীতি এবং গঠন.

পোলারাইজেশন-ফাইবার বজায় রাখা কি?

PM ফাইবার হল একটি বিশেষ অপটিক্যাল ফাইবার যা রৈখিকভাবে পোলারাইজড আলোর অভিযোজন বজায় রাখার জন্য ডিজাইন করা হয়েছে। এটি সাধারণত একটি ইচ্ছাকৃতভাবে অসমমিতিক চাপ বা জ্যামিতি প্রোফাইল সহ একটি একক-মোড ফাইবার। আপনি যদি পিএম ফাইবারকে প্রচলিত ডিজাইনের সাথে তুলনা করছেন, হেংটং এর ওভারভিউঅপটিক্যাল ফাইবার বিভিন্ন ধরনেরস্ট্যান্ডার্ড ফাইবার বিভাগে দরকারী পটভূমি প্রদান করে।

PM ফাইবার করেনাপ্রতিটি নির্বিচারে ইনপুট মেরুকরণ অবস্থা সংরক্ষণ করুন। এর সবচেয়ে নির্ভরযোগ্য অপারেটিং অবস্থা পাওয়া যায় যখন রৈখিকভাবে পোলারাইজড আলো তার দুটি প্রধান বিয়ারফ্রিংজেন্ট অক্ষের একটি বরাবর চালু করা হয়। যারা অক্ষ সাধারণত বলা হয়দ্রুত অক্ষএবংধীর অক্ষ.

কিভাবে শক্তিশালী বিয়ারফ্রিংজেন্স মেরুকরণ কাপলিং প্রতিরোধ করে

মূল শারীরিক ধারণাটি নয় যে পরিবেশগত চাপ সবসময় ফাইবারকে প্রভাবিত করার জন্য "খুব দুর্বল" হয়। বরং, শক্তিশালী বিয়ারফ্রিংজেন্স দুটি অর্থোগোনাল মেরুকরণ ইজেনমোডের প্রচার ধ্রুবকের মধ্যে একটি বড় পার্থক্য তৈরি করে। যেহেতু তাদের আপেক্ষিক পর্যায় ফাইবার বরাবর দ্রুত পরিবর্তিত হয়, সাধারণ ধীরে ধীরে পরিবর্তিত বিভ্রান্তিগুলি এক ইজেনমোড থেকে অন্যটিতে সুসঙ্গতভাবে অপটিক্যাল শক্তির সংযোগে দুর্বল।

একটি ক্লাসিক অপটিকা পেপার অনএলোমেলোভাবে বিভ্রান্ত ফাইবারে মেরুকরণতাদের বায়ারফ্রিংজেন্স এবং পোলারাইজেশন বীট দৈর্ঘ্যের পরিপ্রেক্ষিতে অত্যন্ত বায়ারফ্রিংজেন্ট পিএম ফাইবারগুলিকে বর্ণনা করে। ব্যবহারিক পরিভাষায়, শক্তিশালী বায়ারফ্রিংজেন্স একটি ছোট বীট দৈর্ঘ্য তৈরি করে, যা ড্রাইভিং মোড কাপলিংয়ে সাধারণ দীর্ঘ-স্কেলের ব্যাঘাত কম কার্যকর করে।

দ্রুত অক্ষ এবং ধীর অক্ষ

দুটি প্রধান মেরুকরণ অক্ষের বিভিন্ন কার্যকর প্রতিসরণ সূচক রয়েছে। নিম্ন কার্যকরী প্রতিসরণ সূচক সহ অক্ষটি দ্রুত অক্ষ কারণ এর ফেজ বেগ বেশি, যখন উচ্চতর কার্যকর প্রতিসরণ সূচক সহ অক্ষটি ধীর অক্ষ।

যদি ইনপুট বৈদ্যুতিক ক্ষেত্র দুটি অক্ষের সাথে সারিবদ্ধ হয়, আদর্শভাবে শুধুমাত্র একটি মেরুকরণ ইজেনমোড উত্তেজিত হয়। অর্থোগোনাল মোডে সামান্য শক্তির সাথে, চালু হওয়া রৈখিক মেরুকরণ স্থিতিশীল থাকে কারণ এটি প্রচার করে।

মেরুকরণ বিট দৈর্ঘ্য

মেরুকরণ বিট দৈর্ঘ্য হল সেই দূরত্ব যার উপর দুটি মেরুকরণ ইজেনমোড 2π এর আপেক্ষিক ফেজ শিফট জমা করে। একটি তরঙ্গদৈর্ঘ্য λ এবং কার্যকর সূচক পার্থক্য Δn এর জন্য, এটি এভাবে লেখা যেতে পারে:

L_b = λ / |Δn|

একটি প্রদত্ত তরঙ্গদৈর্ঘ্যের জন্য, একটি বৃহত্তর বিয়ারফ্রিংজেন্স একটি ছোট বীট দৈর্ঘ্যের সাথে মিলে যায়। বীট দৈর্ঘ্য তাই দুটি মেরুকরণ মোড কতটা দৃঢ়ভাবে পৃথক করা হয়েছে তার একটি দরকারী প্রকৌশল সূচক।

কিভাবে Birefringence PM ফাইবার মধ্যে নির্মিত হয়?

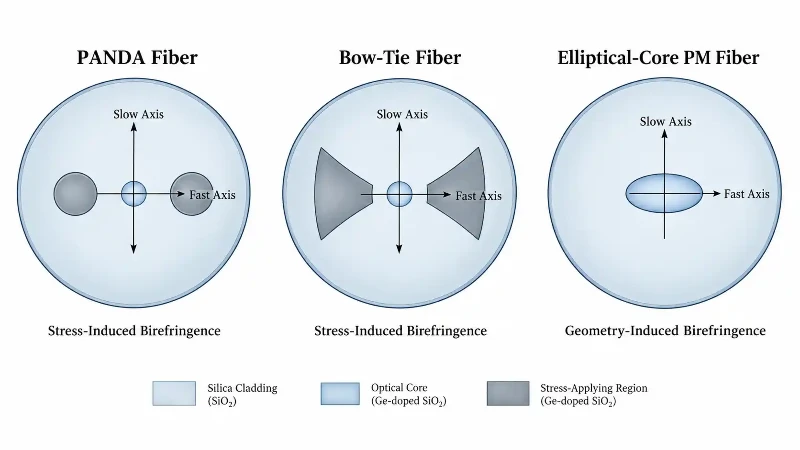

দুটি সাধারণ নকশা পদ্ধতি হল স্ট্রেস-ইনডিউসড বায়ারফ্রিংজেন্স এবং জ্যামিতি-ইনডিউসড বায়ারফ্রিংজেন্স। উভয়ই দুটি অর্থোগোনাল মেরুকরণ মোডের কার্যকর প্রতিসরণ সূচকের মধ্যে একটি স্থিতিশীল পার্থক্য তৈরি করে। একটি প্রাথমিক ফলিত অপটিক্স গবেষণা সরাসরি তুলনাস্ট্রেস-প্ররোচিত এবং উপবৃত্তাকার-কোর পোলারাইজেশন-তন্তু বজায় রাখে, তাদের বিট-দৈর্ঘ্যের আচরণ সহ।

স্ট্রেস-ইনডিউসড বিয়ারফ্রিংজেন্স: পান্ডা এবং বো-টাই ফাইবার

মানসিক চাপে-প্ররোচিত পিএম ফাইবার, বিশেষভাবে ডিজাইন করা স্ট্রেস-প্রয়োগকারী অঞ্চলগুলিকে কেন্দ্রের চারপাশে স্থাপন করা হয়। PANDA ফাইবারে, দুটি স্ট্রেস-প্রয়োগকারী অংশ কোরের বিপরীত দিকে অবস্থান করে। এই অঞ্চলগুলি সাধারণত আশেপাশের সিলিকা থেকে ভিন্ন তাপীয়-সম্প্রসারণ বৈশিষ্ট্য সহ কাচের রচনাগুলি ব্যবহার করে।

অঙ্কন করার পরে ফাইবার শীতল হওয়ার সাথে সাথে তাপীয় সংকোচনের অমিল পুরো কোর জুড়ে একটি নিয়ন্ত্রিত অবশিষ্ট স্ট্রেস ক্ষেত্র তৈরি করে। ফটোইলাস্টিক প্রভাবের মাধ্যমে, সেই চাপ দুটি অর্থোগোনাল দিক বরাবর বিভিন্ন প্রতিসরণ সূচক তৈরি করে। বো-টাই ফাইবার একই মৌলিক লক্ষ্য অর্জনের জন্য একটি ভিন্ন স্ট্রেস-অঞ্চল জ্যামিতি ব্যবহার করে: স্থিতিশীল, শক্তিশালী রৈখিক বায়ারফ্রিংজেন্স।

জ্যামিতি-ইনডিউসড বীরফ্রিংজেন্স: উপবৃত্তাকার-কোর ফাইবার

আরেকটি পদ্ধতি হল উপবৃত্তাকার কোরের মতো কোরটিকে অপ্রতিসম করে তোলা। জ্যামিতিক অসাম্যতা পান্ডা ফাইবারে ব্যবহৃত একই স্ট্রেস-রড বিন্যাসের উপর নির্ভর না করেও ভিন্ন ভিন্ন কার্যকর প্রতিসরণকারী সূচক তৈরি করে, দুটি অর্থোগোনালি পোলারাইজড মোড দ্বারা দেখা সীমানা অবস্থার পরিবর্তন করে।

ফলাফল হল আবার এক জোড়া সুসংজ্ঞায়িত পোলারাইজেশন ইজেনাক্স যা ইনপুট সঠিকভাবে সারিবদ্ধ করা হলে একটি লঞ্চ লিনিয়ার পোলারাইজেশন বজায় রাখতে পারে।

ইনপুট পোলারাইজেশন ভুলভাবে সংযোজিত হলে কি হবে?

যদি আলো প্রধান অক্ষের একটি কোণে প্রবর্তিত হয়, ইনপুট ক্ষেত্রটি উভয় ইজেনমোড বরাবর উপাদানগুলিতে পচে যায়। উভয় মোড তখন একযোগে প্রচার করে এবং বিভিন্ন হারে ফেজ জমা করে।

একটি 45 ডিগ্রী লঞ্চ কোণে, উদাহরণস্বরূপ, দুটি অক্ষ তুলনামূলক ক্ষেত্রের প্রশস্ততার সাথে উত্তেজিত হয়। তাদের মধ্যে আপেক্ষিক পর্যায়টি বংশবিস্তার দূরত্বের সাথে পরিবর্তিত হয় এবং তরঙ্গদৈর্ঘ্য এবং পরিবেশগত পরিবর্তনগুলিতেও সাড়া দিতে পারে। আউটপুট তাই মূল রৈখিক অবস্থায় থাকার পরিবর্তে উপবৃত্তাকার বা ঘোরানো হতে পারে।

এই কারণেই PM সিস্টেমগুলির শুধুমাত্র লঞ্চ পয়েন্টেই নয়, সংযোগকারী এবং স্প্লাইসেও ঘূর্ণনগত সারিবদ্ধকরণ প্রয়োজন। সাধারণ সংযোগের মৌলিক বিষয়গুলির জন্য, দেখুনফাইবার-অপটিক সংযোগকারী মৌলিক বিষয়; স্থায়ী জয়েন্টগুলোতে জন্য, এই নির্দেশিকাফাইবার ফিউশনসম্পর্কিত splicing ব্যাকগ্রাউন্ড প্রদান করে। গবেষণামেরুকরণে যোগ দেয়-একক-মোড ফাইবার বজায় রাখেএটিও দেখায় কেন একটি জয়েন্টে অক্ষের বিভ্রান্তি অবাঞ্ছিত মেরুকরণ অবস্থায় শক্তি স্থানান্তর করতে পারে।

কিভাবে PM ফাইবার কর্মক্ষমতা পরিমাপ করা হয়?

একটি PM ফাইবার সিস্টেম নির্দিষ্ট বা মূল্যায়ন করার সময় বেশ কয়েকটি পরামিতি কার্যকর:

• বিয়ারফ্রিংজেন্স (Δn):দুটি প্রধান মেরুকরণ মোডের মধ্যে কার্যকর প্রতিসরাঙ্ক-সূচক পার্থক্য।
• বীট দৈর্ঘ্য:দুটি মোডের মধ্যে 2π আপেক্ষিক ফেজ সঞ্চয়ের জন্য প্রয়োজনীয় দূরত্ব। সংক্ষিপ্ত বীট দৈর্ঘ্য সাধারণত একই তরঙ্গদৈর্ঘ্যে শক্তিশালী বীরফ্রিঞ্জেন্স নির্দেশ করে।
• মেরুকরণ বিলুপ্তির অনুপাত (PER):অর্থোগোনাল মেরুকরণের তুলনায় কাঙ্খিত মেরুকরণে কতটা অপটিক্যাল শক্তি রয়ে গেছে তার একটি পরিমাপ। একটি উচ্চ PER ভাল মেরুকরণ বিশুদ্ধতা নির্দেশ করে।
• মেরুকরণ ক্রসস্টক:অবাঞ্ছিত শক্তির পরিমাণ চালু হওয়া eigenaxis থেকে orthogonal eigenaxis-এ মিলিত হয়।
• অক্ষ প্রান্তিককরণ:ইনপুট পোলারাইজেশন, ফাইবার অক্ষ, সংযোগকারী কী, এবং স্প্লাইস ওরিয়েন্টেশনের মধ্যে ঘূর্ণনগত নির্ভুলতা।

এই PM{0}}নির্দিষ্ট পরিমাপগুলি সাধারণ তারের যোগ্যতা পরীক্ষা যেমন অ্যাটেন্যুয়েশন, ইনসার্টেশন লস, OTDR বিশ্লেষণ, প্রসার্য পরীক্ষা এবং পরিবেশগত পরীক্ষার থেকে আলাদা। Hengtong এর সংক্ষিপ্ত বিবরণফাইবার-অপটিক ক্যাবল টেস্টিংবৃহত্তর অপটিক্যাল এবং যান্ত্রিক পরীক্ষার বিভাগগুলি ব্যাখ্যা করে।

মেরুকরণ-ফাইবার বজায় রাখার জন্য কোথায় ব্যবহার করা হয়?

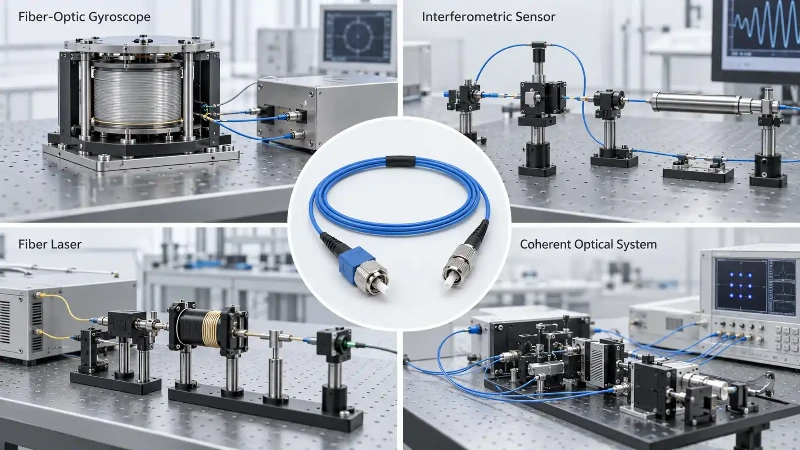

PM ফাইবার ব্যবহার করা হয় যখন অনিয়ন্ত্রিত মেরুকরণ ড্রিফ্ট পরিমাপের নির্ভুলতা হ্রাস করবে, মডুলেশনে হস্তক্ষেপ করবে বা অপটিক্যাল সিস্টেমকে অস্থিতিশীল করবে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ফাইবার-অপ্টিক জাইরোস্কোপ, ইন্টারফেরোমেট্রিক সেন্সর, সুসঙ্গত অপটিক্যাল সিস্টেম, লেজার ডেলিভারি, ফাইবার লেজার, এবং মেরুকরণ-সংবেদনশীল পরীক্ষার সরঞ্জাম।

এই সিস্টেমগুলির অনেকগুলিতে, ফাইবার নির্বাচন করা ডিজাইনের শুধুমাত্র একটি অংশ। সম্পূর্ণ অপটিক্যাল পাথকে অবশ্যই পিগটেল, সংযোগকারী, স্প্লাইস, কাপলার এবং অন্যান্য উপাদানগুলির মাধ্যমে অক্ষ অভিযোজন সংরক্ষণ করতে হবে।

PM ফাইবার বনাম স্ট্যান্ডার্ড একক-মোড ফাইবার

স্ট্যান্ডার্ড একক-মোড ফাইবার একটি স্থানিক মোড নির্দেশ করে কিন্তু এখনও দুটি অর্থোগোনাল মেরুকরণ অবস্থাকে সমর্থন করে। সাধারণ ফাইবার বরাবর ছোট এলোমেলো বায়ারফ্রিংজেন্স তাপমাত্রা, নমন এবং চাপের সাথে অপ্রত্যাশিতভাবে মেরুকরণের অবস্থার বিকাশ ঘটাতে পারে।

PM ফাইবারও সাধারণত একটি একক স্থানিক মোডে কাজ করে, তবে এর ইচ্ছাকৃতভাবে শক্তিশালী বীরফ্রিংজেন্স দুটি পোলারাইজেশন ইজেনমোডকে আলাদা করে তাদের মধ্যে সংযোগ কমাতে যথেষ্ট। PM ফাইবার একটি নির্বাচিত রৈখিক মেরুকরণ বজায় রাখতে পারে এই অপরিহার্য কারণ যখন সাধারণ একক-মোড ফাইবার সাধারণত তার আউটপুটে একই মেরুকরণ অভিযোজনের গ্যারান্টি দিতে পারে না।

প্রচলিত অপটিক্যাল ফাইবারে পণ্যের-স্তরের পটভূমির জন্য, আপনি হেংটং-এর পর্যালোচনা করতে পারেনঅপটিক্যাল ফাইবার পোর্টফোলিও.

FAQ

PM ফাইবার কি কোনো মেরুকরণ অবস্থা বজায় রাখে?

নং। PM ফাইবার প্রাথমিকভাবে এর প্রধান অক্ষগুলির একটি বরাবর চালু হওয়া রৈখিক মেরুকরণ বজায় রাখার জন্য ডিজাইন করা হয়েছে। উভয় অক্ষ উত্তেজিত হলে, প্রচারের সময় মোডগুলির মধ্যে আপেক্ষিক পর্যায় পরিবর্তিত হয়, তাই আউটপুট অবস্থা পরিবর্তিত হতে পারে।

দ্রুত অক্ষ এবং ধীর অক্ষের মধ্যে পার্থক্য কি?

দ্রুত অক্ষের কম কার্যকর প্রতিসরণ সূচক এবং সেইজন্য উচ্চ পর্যায়ের বেগ রয়েছে। ধীর অক্ষের উচ্চতর কার্যকর প্রতিসরণ সূচক এবং নিম্ন পর্যায়ের বেগ রয়েছে। তারা একসাথে ফাইবারের দুটি প্রধান বিয়ারফ্রিংজেন্ট অক্ষ গঠন করে।

PM অক্ষের কাছে 45 ডিগ্রিতে আলো চালু হলে কী হবে?

উভয় মেরুকরণ eigenmodes উত্তেজিত হয়. যেহেতু তারা বিভিন্ন পর্যায় ধ্রুবকের সাথে প্রচার করে, তাদের আপেক্ষিক পর্যায় ফাইবার বরাবর পরিবর্তিত হয়, তাই আউটপুট পোলারাইজেশন সাধারণত ইনপুটের মতো একই রৈখিক অবস্থায় থাকবে না।

PM ফাইবার কি পোলারাইজিং ফাইবারের মতই?

নং। PM ফাইবার উভয় অর্থোগোনাল পোলারাইজেশন ইজেনমোডকে গাইড করার জন্য ডিজাইন করা হয়েছে যখন তাদের মধ্যে কাপলিং দমন করে। একটি মেরুকরণ বা একক-পোলারাইজেশন ফাইবার এমনভাবে ডিজাইন করা হয়েছে যাতে একটি মেরুকরণ দৃঢ়ভাবে অনুকূল হয় বা অর্থোগোনাল মেরুকরণ অত্যন্ত ক্ষয় হয়।

নমন বা তাপমাত্রা পরিবর্তন PM ফাইবার প্রভাবিত করতে পারে?

হ্যাঁ। PM ফাইবার সাধারণ পরিবেশগত বিশৃঙ্খলার কারণে সৃষ্ট মেরুকরণের পরিবর্তনের জন্য বেশি প্রতিরোধী, তবে এটি গুরুতর চাপ, টাইট বাঁক, সংযোগকারীর চাপ, দুর্বল স্প্লিসিং, বা অক্ষের মিসলাইনমেন্ট থেকে প্রতিরোধী নয়। এই প্রভাবগুলি ক্রসস্টক বাড়াতে পারে এবং PER কমাতে পারে।

একটি PM ফাইবার সমাবেশ কেনার সময় কি উল্লেখ করা উচিত?

দরকারী স্পেসিফিকেশনগুলির মধ্যে রয়েছে অপারেটিং তরঙ্গদৈর্ঘ্য, পিএম ফাইবার ডিজাইন, অ্যাটেন্যুয়েশন, বিট লেন্থ বা বায়ারফ্রিংজেন্স, টার্গেট PER বা ক্রসস্টাল, সংযোগকারীর ধরন, সংযোগকারী কী-থেকে-অক্ষের অভিযোজন, ফাইবারের দৈর্ঘ্য, আবরণ বা জ্যাকেটের প্রয়োজনীয়তা এবং প্রয়োজনীয় পরীক্ষার রিপোর্ট। যদি আপনার প্রকল্পে কাস্টম অপটিক্যাল-ফাইবার অ্যাসেম্বলি বা কেবল ইন্টিগ্রেশনও জড়িত থাকে,হেংটং এর সাথে যোগাযোগ করুনআবেদন এবং প্রয়োজনীয় স্পেসিফিকেশন সহ যাতে উপযুক্ত ক্ষমতা উদ্ধৃতির আগে নিশ্চিত করা যায়।

সারাংশ

পোলারাইজেশন-ফাইবার রক্ষণাবেক্ষণ করা বায়ারফ্রিংজেন্স বাদ দিয়ে মেরুকরণকে "লক" করে না। এটি বিপরীতটি করে: এটি শক্তিশালী, নিয়ন্ত্রিত বিয়ারফ্রিংজেন্স তৈরি করে যাতে দুটি অর্থোগোনাল পোলারাইজেশন ইজেনমোডের পর্যাপ্তভাবে ভিন্ন প্রচার ধ্রুবক থাকে। যখন একটি প্রধান অক্ষ বরাবর আলো চালু হয়, তখন এই বিচ্ছেদটি অবাঞ্ছিত মোড কাপলিংকে দমন করে এবং রৈখিক মেরুকরণ রক্ষা করতে সাহায্য করে।

ব্যবহারিক কীগুলি সোজা: একটি উপযুক্ত PM ডিজাইন বেছে নিন, এর দ্রুত এবং ধীরগতির অক্ষগুলি বুঝুন, কর্মক্ষমতা সূচক হিসাবে বীট দৈর্ঘ্য এবং পোলারাইজেশন ক্রসস্টাল বা PER ব্যবহার করুন এবং অপটিক্যাল পাথে প্রতিটি লঞ্চ, সংযোগকারী এবং স্প্লাইসের মাধ্যমে সঠিক ঘূর্ণন সারিবদ্ধতা বজায় রাখুন।
